Описание

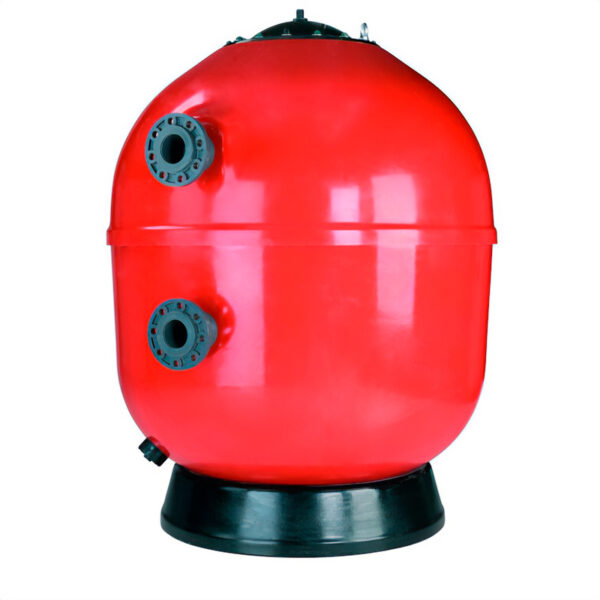

Фильтр Vesubio диаметром 1600 мм от испанского производителя Fluidra (AstralPool) представляет собой высокопроизводительное решение для профессиональных систем водоподготовки. Корпус фильтра изготовлен по передовой технологии многослойного ламинирования с применением специальных полимерных композитов, армированных высокопрочными волокнами. Такая конструкция обеспечивает исключительную устойчивость к механическим нагрузкам, гидравлическим ударам и химическому воздействию. Характерный красный цвет корпуса получен благодаря интеграции специальных УФ-стабилизаторов в структуру материала, что гарантирует сохранение эстетических и механических свойств при длительной эксплуатации под открытым небом.
Внутренняя структура фильтра базируется на промышленной системе трубчатого коллектора повышенной прочности. Коллекторная система включает разветвленную сеть распределительных труб с прецизионно рассчитанным расположением фильтрационных форсунок. Каждая форсунка оснащена специально разработанными щелями с оптимизированной геометрией, что обеспечивает идеальное распределение потока при минимальном гидравлическом сопротивлении. Боковое подключение диаметром 110 мм позволяет работать с большими объемами воды, сохраняя высокую энергоэффективность системы.
Многоуровневая система фильтрации
Фильтр Vesubio предлагает два варианта организации фильтровальной загрузки. Классическая песчаная загрузка включает 2723 кг песка фракции 0.4-0.8 мм в сочетании с 450 кг песка фракции 1-2 мм. Альтернативный вариант предусматривает использование стеклянной загрузки, состоящей из трех фракций: 1654 кг стекла 0.5-1 мм для тонкой очистки, 540 кг стекла 1-3 мм для средней фильтрации и 595 кг стекла 3-7 мм для предварительной очистки и защиты дренажной системы.
Высота засыпки фильтровального материала составляет 1 метр, что создает оптимальный баланс между эффективностью очистки и гидравлическим сопротивлением. Многослойная структура загрузки формирует градиентную систему фильтрации, где каждый слой выполняет специфическую функцию в процессе очистки воды. Крупные фракции в нижних слоях обеспечивают равномерное распределение потока и защищают дренажную систему, средние фракции задерживают основную массу загрязнений, а мелкие фракции в верхних слоях осуществляют финальную доочистку воды.
Гидравлические характеристики и режимы работы
При рабочем давлении 2.5 бар фильтр демонстрирует впечатляющую производительность 60-80 м³/ч. Такие показатели достигаются благодаря тщательно проработанной гидравлической системе с минимизированным внутренним сопротивлением. Скорость фильтрации 40 м³/ч поддерживается равномерно по всей площади фильтровального слоя благодаря особой конструкции распределительной системы.
Система обратной промывки фильтра разработана с учетом необходимости эффективного удаления накопленных загрязнений. Специальная конструкция верхнего распределителя обеспечивает равномерное разрыхление всего объема фильтровальной загрузки, предотвращая образование застойных зон и каналов лучшего протока воды. Во время промывки происходит полное разрыхление фильтровального материала с последующим его расслоением по фракциям, что восстанавливает оптимальную структуру фильтровального слоя.
Инновационные технические решения
Трубчатый коллектор фильтра представляет собой сложную инженерную систему, где каждый элемент оптимизирован для достижения максимальной эффективности очистки. Специальная конструкция щелевых отверстий в коллекторных трубках предотвращает проникновение фильтрующего материала в систему водоподготовки даже при интенсивных режимах работы. Распределительная система верхнего диффузора обеспечивает равномерную подачу воды на поверхность фильтровальной загрузки, предотвращая ее преждевременный износ.
Ламинированная конструкция корпуса не только обеспечивает высокую механическую прочность, но и создает эффективную термоизоляцию. Это помогает поддерживать стабильную температуру воды внутри фильтра и предотвращает образование конденсата на внешней поверхности. Внутреннее покрытие корпуса выполнено из специального материала, что препятствует образованию биологических отложений и облегчает процедуры технического обслуживания.
Интеграция в системы управления
Конструкция фильтра Vesubio предусматривает возможность установки различных типов вентильных групп в зависимости от требований конкретной системы водоподготовки. Отсутствие предустановленной вентильной группы позволяет выбрать оптимальное решение для управления потоками – от классических механических вентилей до современных автоматизированных систем с программируемой логикой работы.
Фильтр оснащен портами для монтажа контрольно-измерительного оборудования, включая манометры, расходомеры и датчики давления. Это обеспечивает возможность постоянного мониторинга рабочих параметров и своевременного проведения технического обслуживания. Конструкция верхнего люка разработана с учетом требований эргономики и обеспечивает удобный доступ для инспекции состояния фильтровальной загрузки и проведения сервисных работ.
Профессиональное применение
Фильтр Vesubio спроектирован как универсальное решение для крупных систем водоподготовки. Конструкция оптимизирована для работы с мощными циркуляционными насосами и обеспечивает стабильную работу даже при значительных колебаниях нагрузки. Система может эффективно работать как в составе многоступенчатых фильтрационных установок, так и как отдельный фильтрующий элемент.
Возможность выбора между различными типами фильтровальных загрузок позволяет адаптировать систему под конкретные требования к качеству водоподготовки. Использование стеклянной загрузки обеспечивает более высокую скорость фильтрации и меньшее гидравлическое сопротивление по сравнению с традиционной песчаной загрузкой. В то же время конструкция фильтра позволяет легко производить замену фильтрующего материала без необходимости демонтажа установки.
