Опис

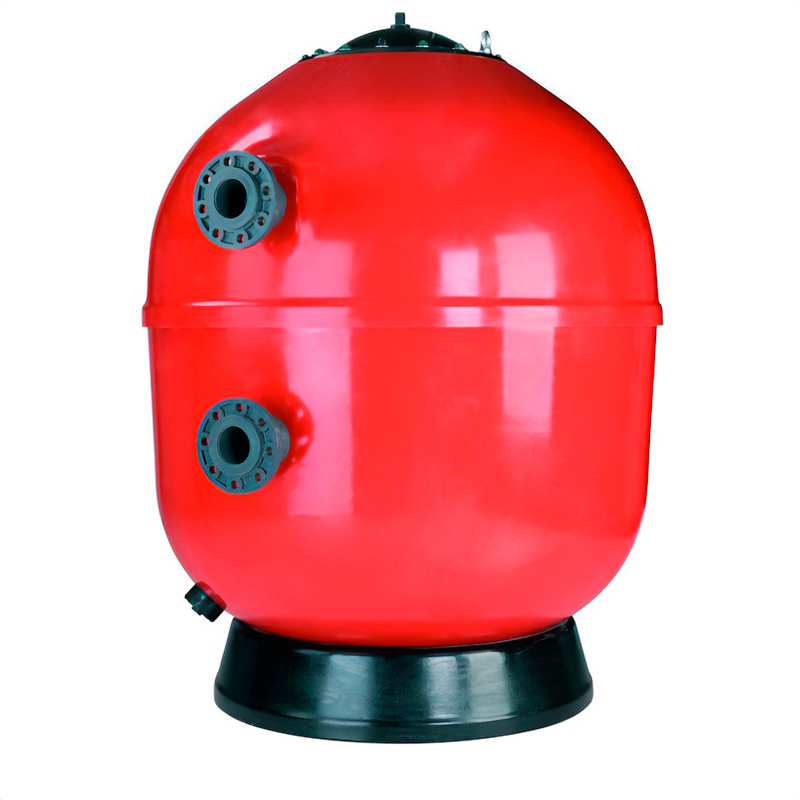

Фільтр Vesubio діаметром 1600 мм від іспанського виробника Fluidra (AstralPool) являє собою високопродуктивне рішення для професійних систем водопідготовки. Корпус фільтра виготовлений за передовою технологією багатошарового ламінування із застосуванням спеціальних полімерних композитів, армованих високоміцними волокнами. Така конструкція забезпечує виняткову стійкість до механічних навантажень, гідравлічних ударів і хімічного впливу. Характерний червоний колір корпусу отримано завдяки інтеграції спеціальних УФ-стабілізаторів у структуру матеріалу, що гарантує збереження естетичних і механічних властивостей за тривалої експлуатації просто неба.
Внутрішня структура фільтра базується на промисловій системі трубчастого колектора підвищеної міцності. Колекторна система включає розгалужену мережу розподільних труб із прецизійно розрахованим розташуванням фільтраційних форсунок. Кожна форсунка оснащена спеціально розробленими щілинами з оптимізованою геометрією, що забезпечує ідеальний розподіл потоку за мінімального гідравлічного опору. Бічне підключення діаметром 110 мм дає змогу працювати з великими обсягами води, зберігаючи високу енергоефективність системи.
Багаторівнева система фільтрації
Фільтр Vesubio пропонує два варіанти організації фільтрувального завантаження. Класичне піщане завантаження включає 2723 кг піску фракції 0.4-0.8 мм у поєднанні з 450 кг піску фракції 1-2 мм. Альтернативний варіант передбачає використання скляного завантаження, що складається з трьох фракцій: 1654 кг скла 0.5-1 мм для тонкого очищення, 540 кг скла 1-3 мм для середньої фільтрації та 595 кг скла 3-7 мм для попереднього очищення та захисту дренажної системи.
Висота засипки фільтрувального матеріалу становить 1 метр, що створює оптимальний баланс між ефективністю очищення та гідравлічним опором. Багатошарова структура завантаження формує градієнтну систему фільтрації, де кожен шар виконує специфічну функцію в процесі очищення води. Великі фракції в нижніх шарах забезпечують рівномірний розподіл потоку і захищають дренажну систему, середні фракції затримують основну масу забруднень, а дрібні фракції у верхніх шарах здійснюють фінальну доочистку води.
Гідравлічні характеристики та режими роботи
За робочого тиску 2.5 бар фільтр демонструє вражаючу продуктивність 60-80 м³/год. Такі показники досягаються завдяки ретельно опрацьованій гідравлічній системі з мінімізованим внутрішнім опором. Швидкість фільтрації 40 м³/год підтримується рівномірно по всій площі фільтрувального шару завдяки особливій конструкції розподільчої системи.
Система зворотного промивання фільтра розроблена з урахуванням необхідності ефективного видалення накопичених забруднень. Спеціальна конструкція верхнього розподільника забезпечує рівномірне розпушування всього об’єму фільтрувального завантаження, запобігаючи утворенню застійних зон і каналів кращого протоку води. Під час промивання відбувається повне розпушення фільтрувального матеріалу з подальшим його розшаруванням за фракціями, що відновлює оптимальну структуру фільтрувального шару.
Інноваційні технічні рішення
Трубчастий колектор фільтра являє собою складну інженерну систему, де кожен елемент оптимізовано для досягнення максимальної ефективності очищення. Спеціальна конструкція щілинних отворів у колекторних трубках запобігає проникненню фільтрувального матеріалу в систему водопідготовки навіть за інтенсивних режимів роботи. Розподільна система верхнього дифузора забезпечує рівномірну подачу води на поверхню фільтрувального завантаження, запобігаючи її передчасному зносу.
Ламінована конструкція корпусу не тільки забезпечує високу механічну міцність, а й створює ефективну термоізоляцію. Це допомагає підтримувати стабільну температуру води всередині фільтра і запобігає утворенню конденсату на зовнішній поверхні. Внутрішнє покриття корпусу виконано зі спеціального матеріалу, що перешкоджає утворенню біологічних відкладень і полегшує процедури технічного обслуговування.
Інтеграція в системи керування
Конструкція фільтра Vesubio передбачає можливість встановлення різних типів вентильних груп залежно від вимог конкретної системи водопідготовки. Відсутність попередньо встановленої вентильної групи дає змогу вибрати оптимальне рішення для керування потоками – від класичних механічних вентилів до сучасних автоматизованих систем із програмованою логікою роботи.
Фільтр оснащений портами для монтажу контрольно-вимірювального обладнання, включно з манометрами, витратомірами і датчиками тиску. Це забезпечує можливість постійного моніторингу робочих параметрів і своєчасного проведення технічного обслуговування. Конструкцію верхнього люка розроблено з урахуванням вимог ергономіки та забезпечує зручний доступ для інспекції стану фільтрувального завантаження і проведення сервісних робіт.
Професійне застосування
Фільтр Vesubio спроектований як універсальне рішення для великих систем водопідготовки. Конструкція оптимізована для роботи з потужними циркуляційними насосами та забезпечує стабільну роботу навіть за значних коливань навантаження. Система може ефективно працювати як у складі багатоступеневих фільтраційних установок, так і як окремий фільтрувальний елемент.
Можливість вибору між різними типами фільтрувальних завантажень дає змогу адаптувати систему під конкретні вимоги до якості водопідготовки. Використання скляного завантаження забезпечує вищу швидкість фільтрації та менший гідравлічний опір порівняно з традиційним піщаним завантаженням. Водночас конструкція фільтра дає змогу легко проводити заміну фільтрувального матеріалу без необхідності демонтажу установки.
