Опис

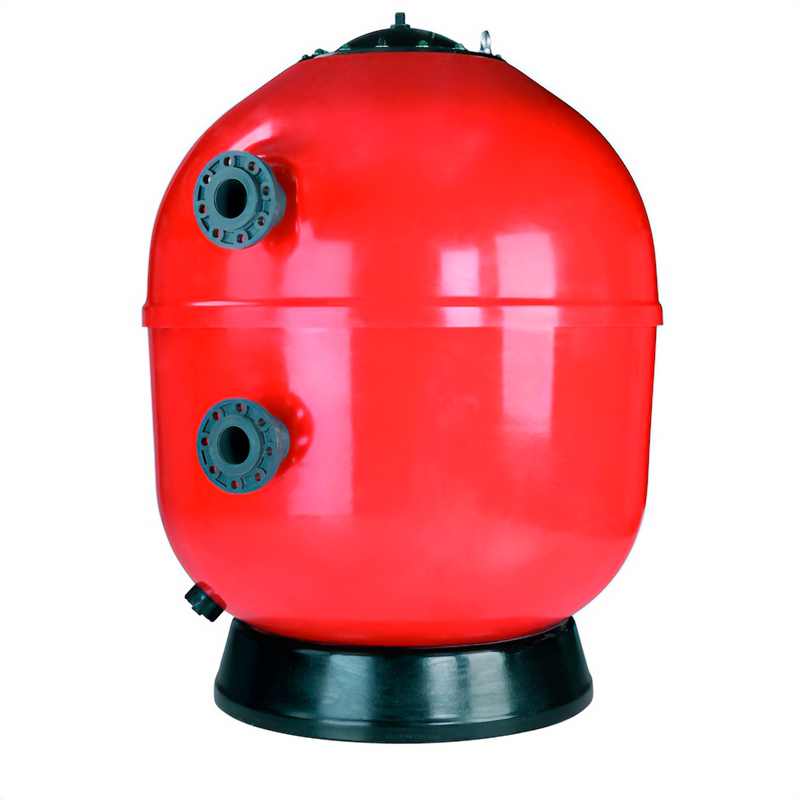

Фільтр Vesubio діаметром 1400 мм від іспанського виробника Fluidra (AstralPool) являє собою професійне рішення для систем водопідготовки з високими вимогами до продуктивності. Корпус фільтра виготовлений за технологією багатошарового ламінування з використанням високоміцних полімерних матеріалів і армувальних волокон. Така конструкція забезпечує виняткову міцність і довговічність при інтенсивній експлуатації. Відмінною особливістю моделі є характерний червоний колір корпусу, який не тільки надає установці презентабельного вигляду, а й має підвищену стійкість до ультрафіолетового випромінювання.
Внутрішня архітектура фільтра базується на посиленому трубчастому колекторі промислового класу. Система включає розгалужену мережу колекторних труб з прецизійно розрахованим розташуванням фільтраційних форсунок. Кожна форсунка має спеціально розроблену геометрію щілин, що забезпечує оптимальний розподіл потоку за мінімального опору. Бічне підключення діаметром 110 мм дає змогу працювати з великими об’ємами води без створення надлишкового гідравлічного опору.
Багатошарова система фільтрації
Фільтр Vesubio пропонує виняткову гнучкість у виборі фільтрувального завантаження. У разі використання класичного піщаного завантаження система розрахована на 1850 кг піску фракції 0.4-0.8 мм у поєднанні з 350 кг піску фракції 1-2 мм. Альтернативно може застосовуватися сучасне скляне завантаження, що складається з трьох фракцій: 1146 кг скла 0.5-1 мм, 374 кг скла 1-3 мм і 412 кг скла 3-7 мм. Висота засипки фільтрувального матеріалу становить 1 метр, що створює потужний фільтрувальний шар із розвиненою поверхнею контакту.
Використання багатошарового завантаження дає змогу створити градієнтну систему фільтрації, де кожен шар ефективно затримує певний тип забруднень. Великі фракції в нижніх шарах запобігають забиванню дренажної системи та забезпечують рівномірний розподіл потоку, в той час як дрібні фракції у верхніх шарах здійснюють тонке очищення води.
Гідравлічні характеристики та продуктивність
За робочого тиску 2.5 бар фільтр забезпечує вражаючу продуктивність 61-77 м³/год. Такі показники досягаються завдяки оптимізованій гідравлічній системі з мінімальним внутрішнім опором. Швидкість фільтрації 50 м³/год підтримується рівномірно по всій площі фільтрувального шару завдяки продуманій системі розподілу потоку.
Фільтр оснащений спеціальною системою для проведення ефективного зворотного промивання. Під час увімкнення режиму промивання вода рівномірно розподіляється по всій площі фільтрувального шару, забезпечуючи його повне розпушування і вимивання затриманих забруднень. Конструкція верхнього розподільника запобігає утворенню застійних зон і каналів кращого протоку води.
Особливості експлуатації та монтажу
Відсутність попередньо встановленої вентильної групи дає змогу інтегрувати фільтр у різні системи керування водопідготовкою. Можливе встановлення як класичних ручних вентилів, так і автоматизованих систем з електроприводом. Бічне розташування підключень з діаметром 110 мм оптимізовано для роботи з трубопроводами великого перерізу і забезпечує зручний доступ під час монтажу та обслуговування.
Конструкція фільтра передбачає можливість встановлення додаткового обладнання для моніторингу робочих параметрів. Спеціальні порти дають змогу монтувати манометри, витратоміри та датчики тиску для контролю ефективності роботи системи. Верхній люк великого діаметру забезпечує зручний доступ для інспекції стану фільтрувального завантаження та проведення технічного обслуговування.
Технологічні переваги конструкції
Ламінована конструкція корпусу фільтра Vesubio забезпечує виняткову стійкість до механічних навантажень і гідравлічних ударів. Багатошарова структура матеріалу створює додаткову термоізоляцію, що допомагає підтримувати стабільну температуру води всередині фільтра. Спеціальне покриття внутрішньої поверхні перешкоджає утворенню відкладень і біоплівок.
Трубчастий колектор виготовлено з високоміцних матеріалів, стійких до хімічної корозії та механічного зносу. Кожна форсунка колектора має прецизійно виконані щілини, розмір яких оптимізовано для запобігання проникненню фільтрувального матеріалу в систему навіть за інтенсивних режимів промивання. Розподільна система верхнього дифузора забезпечує рівномірну подачу води на поверхню фільтрувального завантаження, запобігаючи її передчасному зносу.
Інтеграція в промислові системи водопідготовки
Фільтр Vesubio розроблено як універсальне рішення для великих систем водопідготовки. Конструкція оптимізована для роботи з потужними циркуляційними насосами і забезпечує мінімальний гідравлічний опір навіть за максимальної продуктивності. Система може ефективно працювати як у складі каскадних установок, так і як окремий фільтрувальний елемент.
Можливість вибору між різними типами фільтрувальних завантажень дає змогу адаптувати систему під конкретні вимоги до якості водопідготовки. Використання скляного завантаження забезпечує вищу швидкість фільтрації та менший гідравлічний опір порівняно з традиційним піщаним завантаженням. Водночас конструкція фільтра дає змогу легко проводити заміну фільтрувального матеріалу без необхідності демонтажу установки.
